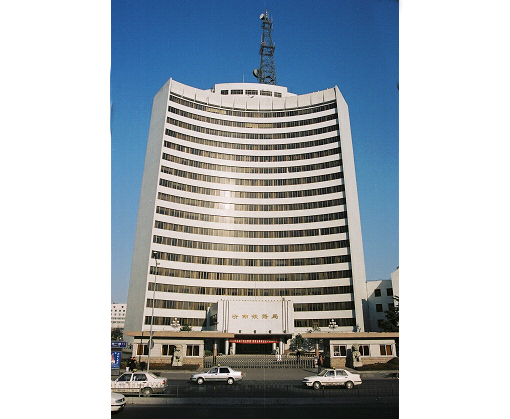

濟南鐵路局GSM-R機房直流系統擴容工程用線說明

擴容前直流系統情況說明：

1、直流柜是48V1000A系統；

2、電池組是2組冗余并聯系統；

3、電池負極連接線是240m㎡2根（2組電池組），正極出線連接線是120 m㎡4根。

4、直流分配柜輸出回路是60路48V100A的回路；



擴容要求：

1、配備直流分配柜容量是48V1000A系統；

2、擴展30路48V100A回路，預留30路48V100A回路；



接線設計思路：

1、電池容量按照1組設計（因為是冗余系統），所選總配電是240 m㎡1根。

2、按照兩臺直流分配柜均分負載的情況下，直流分配柜所用進出線應該選用120 m㎡；

3、考慮系統冗余度，此次我們接線選用的是95 m㎡的直流專用BVR線纜兩根并聯，安全能滿足甲方的用電需求。



擴容直流分配柜開關設計：

延續之前中達產品線設計思路，為了更方便用戶操作，如今采用選用直流空開代替之前熔絲開關。而報警系統還是采用之前的系統，即在所有回路暢通情況下不會(huì )產生報警，而只要有熔絲斷開或者開關跳開的情況下就會(huì )產生聲光報警，提醒相關人員注意，因此直流柜的正常工作狀態是全部開關閉合狀態。
