泰物蓄電池監測系統 |
|
詳細介紹
一、 方案背景
蓄電池在UPS中已得到廣泛的應用，其主要作用就是儲存電能，一旦市電中斷，由電池放電供給逆變器，經逆變器處理，確保負載在一定的時間內正常用電。而在日常工作中，人們往往片面地認為蓄電池是免維護的而不加重視。然而由于對蓄電池的不合理使用，產生了蓄電池的電解液干涸、熱失控、早期容量損失、內部短路等問題，進而嚴重影響到供電系統的可靠性。而且，蓄電池組中如果有一個蓄電池故障，就可能導致整個備用電源失效，很可能會(huì )造成災難性后果，甚至生命安全。因此，為了能加強對UPS蓄電池的正確使用與維護，急需一套蓄電池監控系統進行實時的監測，這對延長蓄電池的使用壽命，降低UPS供電系統故障率，有著越來越重要的意義。
人工巡檢慢：蓄電池數量太多，人工巡檢不及時，數據準確率低。
運維成本高：多站點分散型蓄電池項目運維，人工成本高，時間成本高。
環境溫度惡劣：環境溫度過高時，由于維護不及時，存在安全隱患。
蓄電池短路：蓄電池內部短路，故障排查不及時或者漏查，容易引發火災及爆炸。
過充、欠充：蓄電池過充，欠充都無法保障電池壽命，導致電池實際容量不足，使用年限不足過早報廢。
二、 方案設計
泰物蓄電池監測系統是專為監測蓄電池性能而設計的遠程集中監控系統，采用每組電池加裝一套高集成度智能傳感器模塊，通過聯網接入在線監測主機，實現蓄電池組充放電電流、環境溫度等參數的在線實時監測和集中管理。準確掌握蓄電池組的實際運行狀態和健康狀況，及時發現蓄電池組使用過程中存在的問題，并實現自動維護功能。讓蓄電池組在浮充時保持電壓均衡，使每節單體電池保待最佳活性狀態，提高電池組后備時間及運行壽命，及時發現落后電池并進行維護，極大的減少了人力、物力等維護成本，提高電池使用的安全性，降低事故率，有效的進行節能減排，為使用單位創(chuàng )造了良好的經濟效益和社會(huì )效益。
三、 方案功能
適用于政府、電力、通信、石化、石油、金融、證券、航空、鐵路、海關、企業等行業，專為計算機網絡(luò )機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、戶外機柜、無人值守現場等場景的蓄電池組在線巡檢。
綜合測量判定電池性能，并對失效的電池予以顯示及報警
通過實時監測蓄電池的運行狀態及其各項運行參數，對電池進行自我診斷并自動進行相應的維護，可以利用網絡(luò )實現遠程遙信、遙測、遙控功能。
配合單電池監測模塊，通過專用的隔離總線實時在線監測每個蓄電池的電壓、內阻、溫度、SOC、SOH。
配合單電池監測模塊，將單電池監測模塊的數據保存在Modbus寄存器中供后臺設備或系統使用。
采用電源隔離的RS485進行通訊，安全穩定。
通過圓環形的呼吸燈顏色，可以快速定位機房?jì)雀婢蚬收系男铍姵亟M。
外接開口霍爾傳感器，可測量不同范圍的充放電電流。
通信接口隔離電壓AC 375OV。
無需進行大電流放電，實現無損測量。
對電池進行有效的均衡維護，蓄電池組在浮充時保持電壓均衡，使每節單體電池保持最佳活性狀態，提高電池組后備時間及運行壽命。
系統圖像、數據能通過網絡(luò )實時傳輸與保存，用于日后的查詢與分析
支持實時數據采集、歷史數據查詢、報表處理和實時告警等功能。
支持短信推送告警。
支持手機APP及微信。
支持外接HMI本地數據顯示屏。

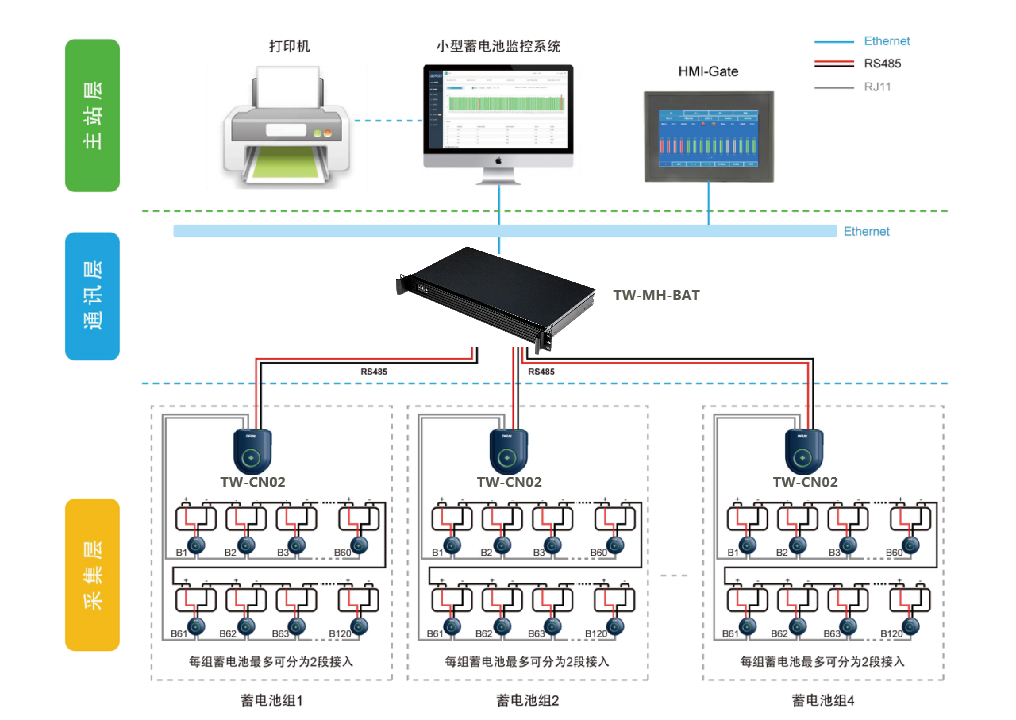

四、 方案拓撲
 五、 方案特色
實時監測：可以實時監測蓄電池組網絡(luò )化在線監控、在線維護管理、蓄電池在線養護為一體，實現蓄電池組的在線監測、電池容量的準確預測、電池劣化程度評估、預警異常電池、全生命周期記錄蓄電池性能變化趨勢等功能。
故障預警：可以實現蓄電池故障異常告警，系統第一時間自動將告警信息通知管理人員及時排除故障。
集中管理：支持B/S結構，可通過IE瀏覽器瀏覽數據，并能夠以表格、圖形等多種形式直觀顯示運行數據，可剔除無用的歷史數據，提高數據的有效性。
無人值守：遠程運維：使用系統后臺，可以隨時隨地監測機房蓄電池組運行狀況，及時無人值守也能保障蓄電池組安全運行。
數據存儲：系統能通過網絡(luò )將數據傳送到系統后臺，對運行參數、告警數據等歷史數據進行自動存儲，方便導出，為機房蓄電池組運維提供數據支撐。
|
|
